溶射

溶射とは、溶融あるいはそれに近い状態にした溶射材料を、加速して対象物に高速で衝突・積層させ、皮膜を形成する技術です。金属、セラミックス、サーメット、プラスチック等幅広い材料を吹き付けることができます。

各種溶射法の特徴

フレーム溶射

特徴 酸素・アセチレンを熱源。可搬性に富み、現地溶射が可能。
溶射材料 各種鉄金属、非鉄金属。
粉末・ロッド式によりセラミックスも溶射可能。
基材温度の上昇
(通常施工時)
100℃程度
気孔率 5〜10%
皮膜厚 ・金属 数mmまで
・セラミックス400μm以下

アーク溶射

特徴 電気を熱源にして、圧縮空気を用い、吹き付ける。
溶射材料 各種金属、非鉄金属
基材温度の上昇
(通常施工時)
100℃程度
気孔率 5〜10%
皮膜厚 ・金属 数mmまで

大気プラズマ溶射

特徴 アルゴン、窒素、水素ガスをプラズマ状態にし、得られる高温フレームにより高融点セラミックスを溶融させる。
溶射材料 各種セラミックス、粉末金属、サーメット
基材温度の上昇
(通常施工時)
200℃以下
気孔率 5%程度
皮膜厚 ・100〜1000μm

高速フレーム溶射(HVOF)

特徴 酸素、プロビレンを熱源。圧縮空気により材料を供給。得られた超音速のフレームにより高い密着力で緻密な皮膜を形成させる。
溶射材料 各種金属、各種サーメット、セラミックス
基材温度の上昇
(通常施工時)
400℃以下
気孔率 1%以下
皮膜厚 ・max 400μm程度

自溶性合金溶射(SFA)

特徴 予め溶射した皮膜を1000℃以上の加熱処理(フュージング)より、無気孔皮膜を得る。
溶射材料 ニッケル基自溶性合金

コバルト基自溶性合金
基材温度の上昇
(通常施工時)
フュージング温度まで上昇(1000〜1100℃)
気孔率 〜0%
皮膜厚 ・500〜1500μm

耐摩耗

製鉄用搬送ロール

薄板製造ラインで使用される搬送用ロール。鋼板搬送時のエッジ摩耗等への対策。

  • 溶射材料:タングステンカーバイド系サーメット
  • 概略寸法:ロール径φ1000

CFRP溶射ロール

フィルムや金属箔の製造ライン用の搬送ロール。超軽量で高剛性の特性を持つCFRPロール(炭素繊維強化樹脂ロール)に、高硬度皮膜を溶射でコーティング。独自技術により、熱に弱いCFRPロールへの溶射コーティングを製品化。

防食

配電盤

海岸地域等の腐食環境著しい場所に設置される配電盤で、塗装やめっきでは短期に腐食するため、長寿命化を目的に溶射を採用。

  • 溶射材料:亜鉛合金、アルミニウム合金
  • 概略寸法:300×1200×1800

橋脚

道路や鉄道等の橋脚で、定期的な建替えやメンテナンスが困難で、長期維持が必要である構造物に溶射が採用される。

  • 溶射材料:亜鉛合金、アルミニウム合金
  • 概略寸法: φ900×10000L

離型性

ギフコート/トンネル型枠への表面処理

鋼製のトンネル型枠の表面にセラミックスを溶射し、多孔質な皮膜を表面処理する。この皮膜内に、コンクリート剥離剤(離型油)を含浸させることにより、硬化したコンクリートと型枠が容易に脱型するとともに、コンクリート仕上り面が白く、綺麗に仕上がる。

圧胴ジャケット

プロセスインキでの両面枚葉印刷機に使用される部品で、板厚1mm以下の薄板表面にインキ離型性と耐摩耗性に優れる複合表面処理を施している。

  • 表面処理:セラミックス+特殊樹脂
  • 概略寸法:500×1000

対滑り性

スベラント®/滑り止め鋼板

鋼板上へ各種材料を溶射し、表面に微細な凹凸を形成させた「驚異的グリップ力」を持つ滑り対策用鋼板。新日鐵住金(現 日本製鉄)様との共同開発により生まれたスベラント®は、他に類を見ないグリップ力と耐久性を兼ね備えている。安全対策商品として、全国の製鉄所のみならず、多くの産業分野へ納入している。

High“μ”Plate/高グリップ アルミ溶射添板

鋼構造物の高力ボルト2面摩擦接合部において、添板側の接触面にアルミ溶射を施すことにより、従来より高いすべり係数を得られることから、高力ボルト継手のコンパクト化を意図して開発したもの。

  • 適用実績:あべのハルカス等
  • 建築技術性能証明取得済

意匠性

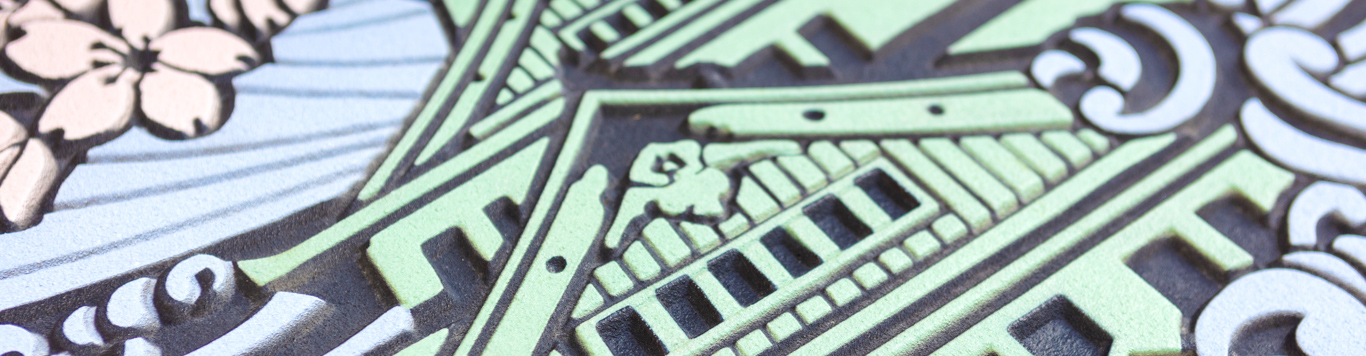

セラミックスカラーマンホール®

色あせ、摩耗、対滑り性が大幅に改善され、デザインの長寿命化が期待できるセラミックスカラー溶射。当社のセラミックスカラーマンホール®鉄蓋は、デザイン性を損なわず、滑りに対する危険性を十分に配慮した特徴を持つ。現在までに約300市町村、総数は3万枚を超える納入実績を持つ。
